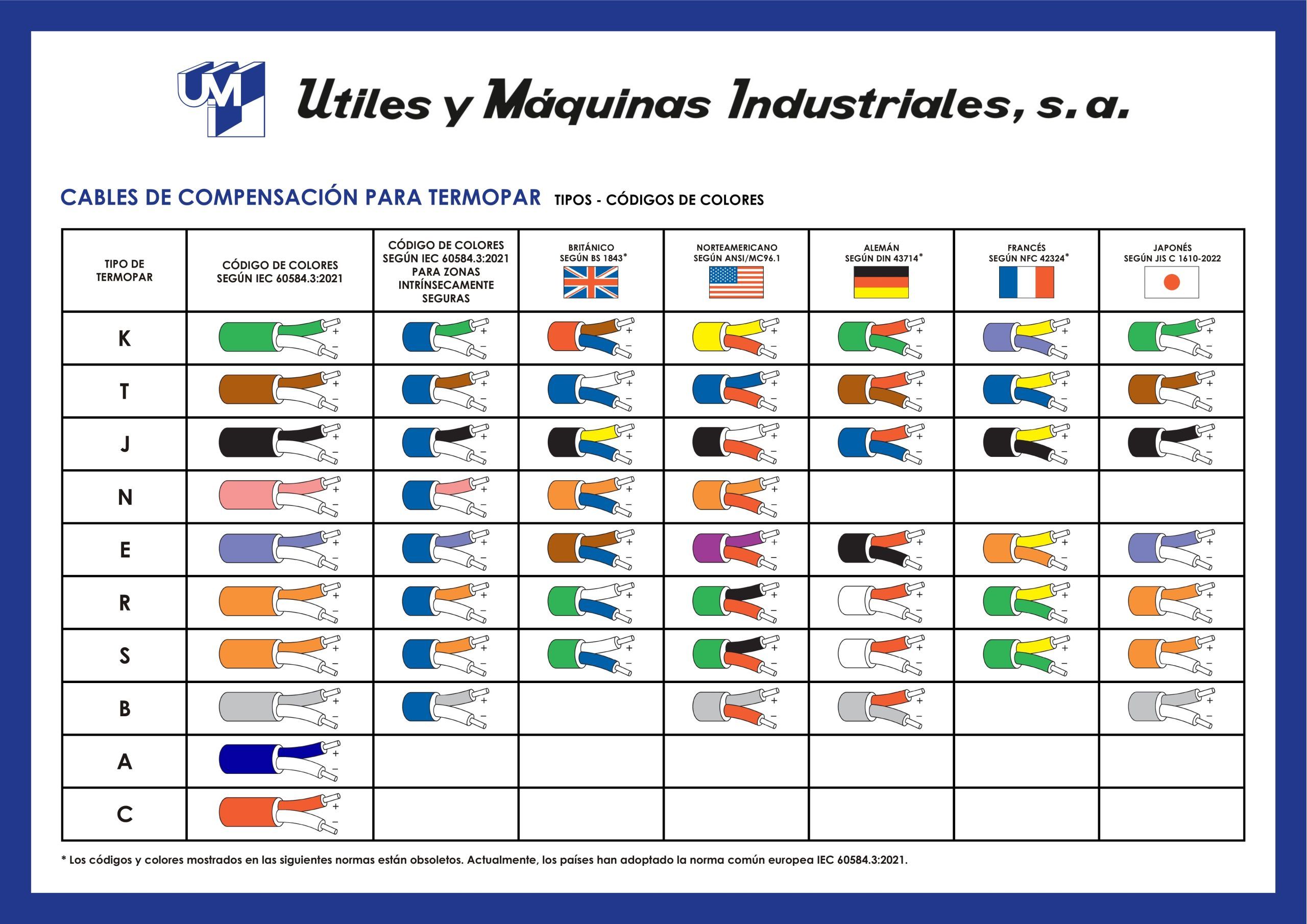

Cables de compensación

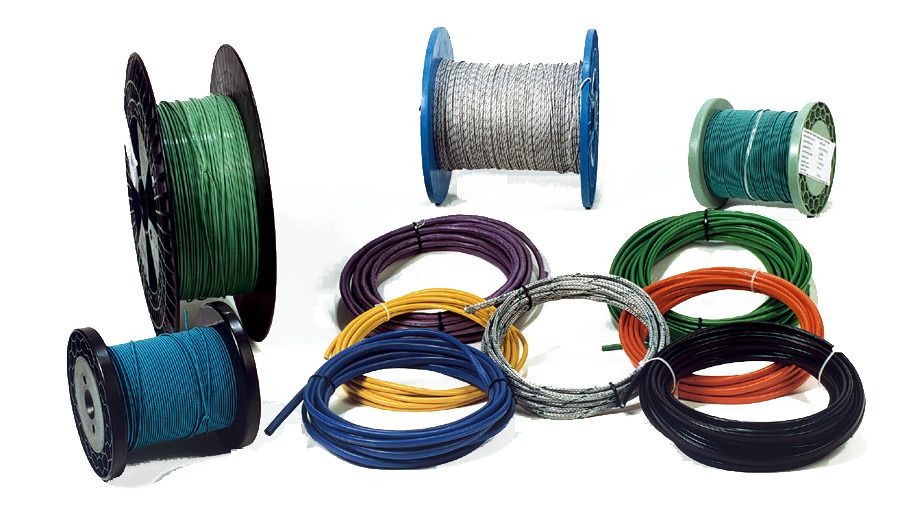

Cuando por necesidades de la instalación, el equipo de medida se encuentra alejado del punto de medición, se suele utilizar una línea compuesta por dos cables denominados “de extensión”. Estos cables deben de tener unas características termoeléctricas análogas a las del termopar, ya que existen materiales sustitutivos formados por aleaciones distintas a las utilizadas en el termopar, con un coste menor. Cuando el termopar es a base de metales nobles es necesario usar cables de compensación por razones económicas.

Cable de extensión: es el cable que tiene la misma utilización que el de compensación, pero que los conductores son del mismo material que el termopar.

Cable de compensación: cable que une el termopar y el aparato de medida y cuyos conductores son de naturaleza distinta a la del termopar.

Dependiendo de la temperatura ambiente, porcentaje de humedad, gases, vapores, etc. presentes, debe variar el tipo de aislamiento empleado, cumpliendo fundamentalmente exigencias mecánicas y ambientales.

No es necesario un elevado grado de aislamiento, ya que la f.e.m. generada es muy débil, pero si interesa que el material empleado tenga una buena característica dieléctrica.
