Cinta réplica Testex

Cinta réplica Testex

Mide el perfil superficial en superficies metálicas

Descripción

La cinta Réplica Testex mide el perfil de la superficie creando una réplica de la misma que puede medirse con un micrómetro.

  • La misma espuma de réplica Coarse y X-Coarse de confianza en un nuevo formato de tira.
  • Técnica sencilla: colocar sobre la superficie, presionar/quemar en la superficie, retirar y medir.
  • Técnica probada con precisión y repetibilidad validadas por numerosos estudios independientes.
  • Mide utilizando un micrómetro digital o analógico de precisión o un PosiTector RTR.
  • Se necesitan menos de 30 segundos para la mayoría de las réplicas.
  • Único método de medición de perfil de superficie reconocido por ISO, ASTM y AMPP.

Cumple con ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SP5, SP6, SP10, SP11-87T y otras.

Características

Simple:

  • Técnica sencilla: colocar sobre la superficie, presionar/quemar en la superficie, retirar y medir.
  • Se necesitan menos de 30 segundos para la mayoría de las réplicas.
  • Mida con un micrómetro digital de precisión, un micrómetro analógico o un lector de cinta para réplicas PosiTector RTR.
  • Ideal para medir en superficies redondas y otros lugares difíciles.
  • Kits completos disponibles con todo lo necesario para las pruebas.
  • NUEVA caja de cartón reciclable de fácil apertura y cierre.
  • Prueba cuantitativa – sin necesidad de interpretar o comparar mediciones.
  • Único método de medición de perfil de superficie reconocido por ISO, ASTM y AMPP.

Duradero:

  • Posibilidad de conservar una réplica física permanente de la superficie después de la medición para archivarla.
  • Soporta prácticamente cualquier entorno, incluidas temperaturas de hasta 60 °C.
  • Larga vida útil sin fecha de caducidad.
  • Los micrómetros y los kits incluyen un resistente estuche personalizado para guardar el micrómetro, la cinta de réplica y la herramienta de pulido de alta precisión.
  • NUEVO formato de tira mejorado con esquina de fácil extracción.

Preciso:

  • Las mismas réplicas de espuma Coarse y X-Coarse en un NUEVO formato en tiras.
  • La NUEVA herramienta de bruñido de alta precisión proporciona una precisión de hasta +/- 8 µm (0,3 mil) y resultados uniformes, independientemente de la experiencia del operario o de la técnica de bruñido.
  • Técnica probada con precisión y repetibilidad validadas por numerosos estudios independientes.
  • Mide sobre un área relativamente grande para una alta repetibilidad.
  • Genera imágenes 3D de alta resolución de la superficie utilizando cinta de réplica de grado óptico y el PosiTector RTR 3D.

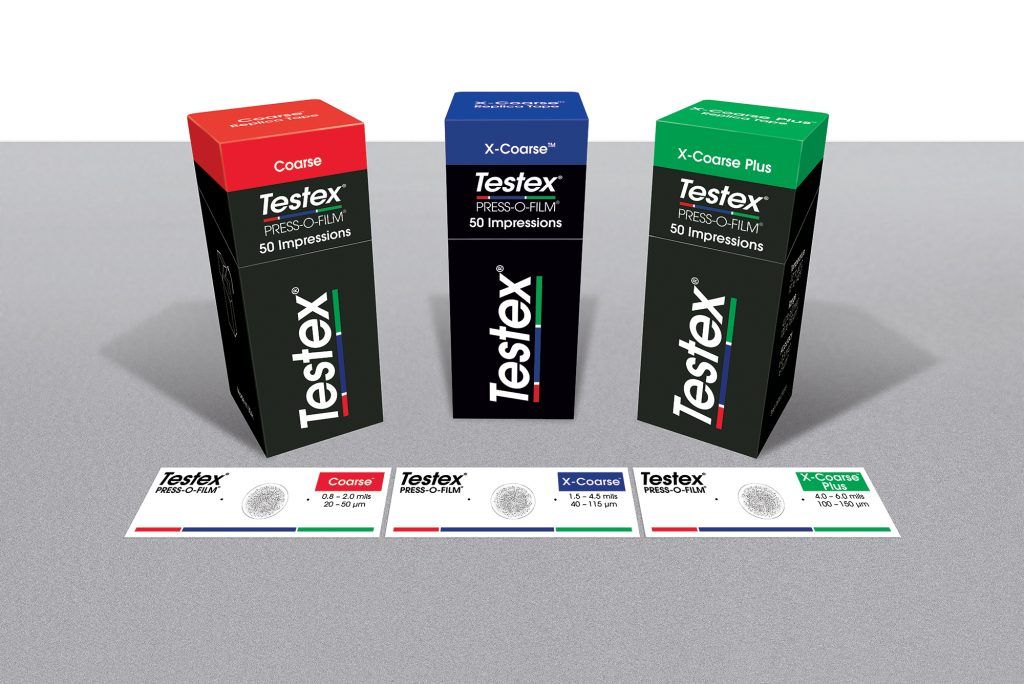

Cintas réplica

La cinta Testex Press-O-Film Replica Tape consiste en una capa de espuma comprimible adherida a un sustrato de poliéster incompresible de espesor muy uniforme. Cuando se presiona contra una superficie de acero rugosa, la espuma se colapsa y forma una impresión de la superficie. Al colocar la cinta Testex comprimida entre los yunques de un medidor micrométrico de espesor y restar el espesor del sustrato incompresible, se obtiene una medida del perfil de la superficie.

Cada caja de cinta Testex incluye 50 piezas (impresiones).

Micrómetros

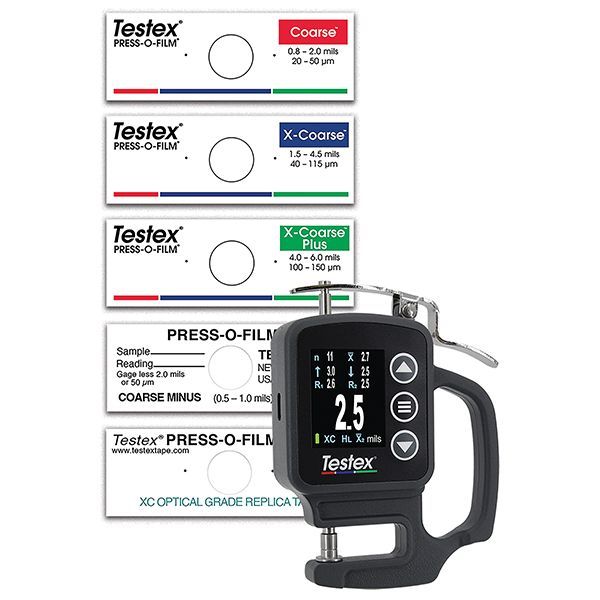

Medidor digital Testex

El Micrómetro Digital Testex facilita aún más el uso de la Cinta Replica Testex. Está diseñado a medida para ser la herramienta óptima para medir la cinta de réplica, y hace que tomar medidas y crear informes sea más fácil que nunca.

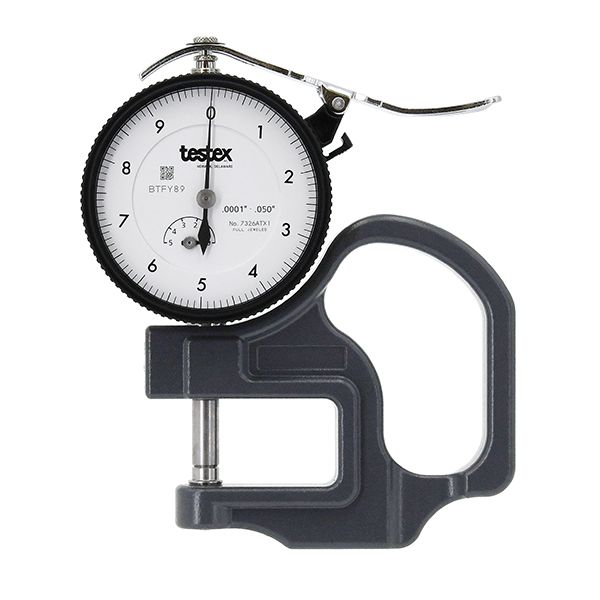

Medidor analógico Testex

Los medidores de espesor de esfera micrométrica Testex miden la rugosidad superficial de superficies limpiadas con chorro de arena. Son los únicos medidores diseñados específicamente para su uso con cinta de réplica que tienen la precisión correcta, la fuerza de cierre, las dimensiones del yunque/punto de contacto y las especificaciones de paralelismo necesarias para la medición precisa de la cinta de réplica.

Incluye la elección del calibrador, manual de instrucciones, maletín de transporte y un (1) año de garantía.

Positector RTR-H

Los micrómetros de resorte digitales miden y registran los parámetros del perfil de la superficie utilizando la cinta de réplica Press-O-Film de Testex, lo que produce una medición más precisa de la altura del perfil de la superficie de pico a valle para acero granallado y revestimientos texturizados.

PosiTector RTR-3D

Los generadores de imágenes digitales de cinta de réplica miden y registran la altura de pico, la densidad de pico y 14 parámetros comunes de perfil de superficie 2D/3D (Ra, Rq, Rz, Rp, Rv, Rt, Rpc [2D] y Sa, Sq, Sz, Sp, Sv y Spd [3D]) utilizando la cinta de réplica Press-O-Film™ de Testex. Descargue archivos .SDF de alta resolución para su posterior análisis (solo modelos avanzados).
